Bumi 综合使用文档

一、关于Bumi

（一）部件信息

信息

Bumi 整机具备 21 个自由度。单臂拥有 4 个自由度，包括（左手坐标系）：

肩关节pitch
肩关节roll
上臂关节yaw
手肘关节pitch

单腿拥有 6 个自由度，包括：

胯关节pitch
髋关节roll
大腿关节yaw
膝关节pitch
踝关节pitch
踝关节roll

腰关节拥有 1 个自由度，包括：

腰关节yaw

拥有多个关节电机自由度，使得Bumi机器人能够实现精确的运动控制和姿态控制。

详细信息如下：

参数	Bumi	Bumi-教育版
高宽厚(站立)	98cm35cm20cm
带电池重量	约17kg
总自由度	21
单腿自由度	6
单手臂自由度	4
腰部自由度	1
算力模块	/	NVIDIA Jetson Orin（Nano Super / NX）【个别型号无算力模块】
关节通讯方式	Ethercat & Canfd
关节最大扭矩	70N.m
小腿&大腿长度	约513mm
手臂臂展	约379mm
供电方式	锂电池
基础算力	6 Tops	6 + 67 / 117 Tops
相机型号	DC_V93	Realsense D435ICB（EDU_Air除外）
感知传感器	IMU、相机
麦克风阵列	标配
扬声器	标配
智能电池	快拆电池
图像传输	App内有	开发中可直接在算力板上访问硬件
充电器	有
手机APP	有
OTA升级	有
续航时间	2~3H
二次开发（highcontroller）	有
二次开发（lowcontroller）	/	有
部件介绍图

（二）外观件尺寸

（三）电气接口

在Bumi背面，提供电气接口如下：

序号	类型	说明	数量
1	RJ45	交换机 1000 BASE-T	1
2	USB	运控板/算力板 USB 3.0	2
3	HDMI	运控板/算力板高清显示线	1

提示

带算力板的Bumi 后背接口为算力板的接口，不带算力板的Bumi，后背接口为运控板的接口

（四）机载计算机

类型	型号	用户	密码	IP	算力	频率	内存
运控板	瑞星微 RK3576	运控板不对用户开放	运控板不对用户开放	192.168.55.102	6 Tops	2.4GHz	8+64GB
二开算力板	NVIDIA Jetson orin nano super	noetix	bumi	192.168.55.101	67 Tops	1.7GHz	8+128GB
二开算力板	NVIDIA Jetson orin NX	noetix	bumi	192.168.55.101	117 Tops	2.0GHz	16+128GB

危险

运控板（瑞星微 RK3576）不面向用户开放，如果用户私自访问运控板，导致机器人运控程序失控，造成损失与我司无关

（五）相机信息

Bumi-EDU：Realsense D435i

英特尔® 实感™ 深度摄像头 D435i - 产品规格 | 英特尔

Bumi-标准：DC_V93

（六）电池信息

参数	信息
品牌	深圳格瑞普
型号	GRP6752097-13S1P
容量	5100mAh
电压	48V

（七）充电器规格参数

参数	信息
产品型号	TA300 Robot
输入	100-240V~50/60Hz 4.5A
电池类型	LiPo/LiFe/LiHV 13S-16S
尺寸	1729746mm
产品名称	Smart charger智能充电器
输出	35-72V ⎓ 7.5A 350W Max
工作模式	Charge/充电
重量	510g±10g

二、使用说明

（一）启动设备及注意事项

信息

一、设备取出与放置

将 Bumi 从收纳位置取出。
将其扶稳，使其坐于地面。

二、电池安装

将电池插入 Bumi 后背电池仓。
确认电池安装到位（卡扣锁定）。

三、设备开机

短按一次电池开关，确认电池指示灯亮起。
随后长按电池开关，直至出现流水灯效果。
等待机器人完成开机。

四、初始化姿态调整

将 Bumi 面朝上平躺于地面，要确地面平坦不打滑，Bumi脚底板无其他异物，且周围无杂物，避免Bumi执行自动起身的时候被周围杂物影响而失败

五、系统初始化说明

开机后，Bumi 会自动进入全身使能模式：
- 所有关节将自动运动至零位
- 过程中请勿干预或阻挡关节运动

⚠️ 注意事项

开机过程中避免触碰关节，防止夹伤或干扰初始化
确保地面平整，避免姿态异常
电池未正确安装时禁止开机

（二）Bumi连接方式

危险

连接 Bumi 后，请勿在系统设置中选择‘遗忘设备’，否则会清除蓝牙记录，导致该设备无法再次连接。如误操作，请联系售后。

（三）手机APP连接设备及操作控制

Noetix run App下载：

Android：

iOS：NOETIX Run App - App Store

Noetix run App使用说明： BUMI机器人使用说明

（四）设备关机及电池充电

信息

一、设备收纳准备

在 APP 中执行 一键收纳操作。
收纳完成后，将 Bumi 扶稳，使其坐于地面。

二、设备关机

长按电池开关，直至 Bumi 完全关机。

三、电池拆卸

按住电池卡扣。
从 Bumi 后背电池仓中取出电池。

四、电池充电

将电池放置于电池底座上，并确保连接到位。
将充电适配器接入电池底座。
将适配器插入 220V 电源。

五、充电状态确认

观察电池指示灯:

指示灯闪烁：正在充电
无指示：电池已充满

（五）操作教程视频

1. 安装APP

2. 开机

3. 激活绑定

4. 连接BUMI

蓝牙连接

蓝牙组网和WIFI连接

危险

连接 Bumi 后，请勿在系统设置中选择‘遗忘设备’，否则会清除蓝牙记录，导致该设备无法再次连接。如误操作，请联系售后。

5. 一键起身

危险

使用Bumi的一键起身功能时要确地面平坦不打滑，且周围无杂物，避免Bumi执行自动起身的时候被周围杂物影响而失败

6. 移动

7. 基本动作

8. 示教模式

9. 舞蹈模式

10. 图传模式

（无算力板版本Bumi有）

11. 语音交互

12. 一键收纳

危险

在 APP 中执行 一键收纳 前，要确保地面平坦不打滑且周围无杂物。

13. 关机

14. 电池充电

（六）常见问题及设备日常维护

设备防水系数不高

请勿在雨雪天气室外或者潮湿的环境中使用

三、Bumi开发指南

提示

SDK介绍

本文档介绍Bumi基于 DDS消息中间件 通信开发，本SDK采用 C/S架构，在隔离机制下，使 Bumi 机器人的 二次开发算力板部署DDS客户端程序 与机器人上作为服务器的 运控板的运控程序 以 500HZ 的频率下发控制命令，并持续获取当前机器人状态。dds采用的是 CYCLONEDDS 0.11.0。

（一）系统架构图

（二）开发接口

DDS C++ Python

（三）获取SDK

https://github.com/Noetix-Robotics/noetix_sdk_bumi

（四）URDF文件

meshes.rar

（五）应用开发 Highcontrol

提示

应用开发介绍

Highcontrol 基于原厂运动控制策略进行上层调度开发，在不改变底层控制逻辑的前提下，实现机器人自动化应用的快速构建，并支持与大模型集成，打造定制化智能行为系统。

典型应用包括：

结合视觉算法与原厂运控系统，实现自主感知与自主行进
结合语音交互模块，实现自然语言控制
接入大模型，根据输入动态生成并调用原厂控制动作（具备一定风险，需要严格安全策略）
配合外挂感知雷达，实现定位导航巡检系统

简而言之，HighControl 通过对原厂控制能力的高层调度封装，实现对遥控器或 APP 可控行为的自动化与程序化调用，并在此基础上拓展部分自主化与智能化能力。

1. Highcontrol架构图

（1）状态上报机制

当客户端 SDK 与机器人运控程序建立连接后，运控程序会持续向客户端推送机器人实时状态信息，包括：

全身电机参数数据（pos 位置、vel 速度、tau 扭矩、kp、kd、temperature 温度、error 错误信息）
IMU 状态数据
当前工作模式（workmode，表示当前运行的控制策略）
澳加狮手柄数据（用于同步人工输入或辅助控制）
电池电量及相关系统状态信息

（2）客户端控制指令下发

客户端结合自身应用场景向运控程序发送控制指令，主要包括：

(x, y, z) 行进控制数据

仅在特定模式下有效，例如走路模式、握手、打招呼、欢呼、示教模式等。
action 指令

与 workmode 对应，用于切换或触发机器人当前运行的算法策略。
data 附加 DDS 数据

通常在 PLAYTEACH（播放示教模式）下使用，用于指定示教文件索引等附加参数。

（3）运控程序内部处理流程

运控程序接收到客户端指令后：

将控制参数传递给内部控制算法
算法基于强化学习模型进行策略计算
生成电机目标期望值（目标位置、速度或力矩）并发送到电机控制接口
将计算结果下发至硬件控制层

（4）硬件执行层

硬件层接收目标控制数据后：

执行电机控制指令
完成对应的期望动作

在整个流程中，用户仅需下发部分高层控制参数。

具体的运动规划、动态平衡与电机级控制计算均由原厂运控程序中的黑盒算法完成。

因此，在 Highcontrol 模式 下，用户能够调用和自动化的能力范围，原则上不超过 APP 或手柄原本可实现的功能边界，但不开放底层电机级控制权限。

2. Highcontrol运行流程图

（1）初始化阶段（init）

系统启动后完成以下初始化流程：

建立客户端与机器人运控程序之间的通信连接
注册机器人状态数据接收回调函数

（2）DDS 回调线程持续接收回传状态

运控程序持续向客户端推送机器人状态数据。

回调函数接收到数据后进行封装，并分别存入缓冲区及全局状态变量：

motor_state_buffer_：电机状态缓冲区
imu_buffer_：IMU 状态缓冲区
joy_buffer_：手柄数据缓冲区
curmode：当前运控策略模式
curbattery：当前电池信息

3. HighController常用接口及参数表

HighController接口
接口名称	接口描述	返回类型
instance	获取HighController单例指针	对象指针
init	HighController对象初始化	无
publish_cmd	发布DDS控制命令数据	无
get_mode	获取当前机器人策略模式	int
from_dds_get_joydata	从DDS订阅中获取手柄数据	手柄数据结构体
get_imu_data	从DDS订阅中获取imu数据	IMU数据结构体
get_joint_state	从DDS订阅中获取电机数据	电机数据结构体数组

获取HighController对象单例

函数名	instance
函数原型	static HighController *Instance()
功能概述	获取 HighController单例
参数	无
返回值	HighController单例对象指针
备注

C++示例：

HighController *ctrl = HighController::Instance();

Python示例：

ctrl = HighController.instance()

HighController对象初始化

函数名	init
函数原型	bool init()
功能概述	HighController对象初始化
参数	无
返回值	bool
备注

C++示例：

ctrl->init()

Python示例：

ctrl.init()

发布机器人控制指令

函数名	publish_cmd
函数原型	void publish_cmd(double ver, double hor, ControlCmd action, uint16_t index)
功能概述	使用HighController发送dds控制指令
参数	ver 范围： [-1, 1] ；机器人纵向移动值（>0 前进） hor 范围： [-1, 1] ；机器人转向值（>0 左转） action 机器人模式切换枚举 index 示教相关模式指定索引
返回值	无
备注	此接口不能连续调用，否则机器人接收指令太快会无法响应，需要在每次指令发送至少添加2ms的延时

C++示例：

ctrl->publish_cmd(0, 0, ControlCmd.CHEER, 0);

Python示例：

ctrl.publish_cmd(0, 0, ControlCmd.CHEER, 0)

action参数表示切换机器人到对应模式

参数名称	定义原型	序号	示例值	说明
`ControlCmd`	`enum class ControlCmd : uint8_t { WALK, SWING, SHAKE, CHEER, RUN, START, SWITCH, STARTTEACH, SAVETEACH, ENDTEACH, PLAYTEACH, DANCE, FALLTOSTAND, STANDTOFALL, DANCE1, DANCE2, TEAR, DEFAULT };`	0	`WALK`	走路模式
		1	`SWING`	出厂预设动作挥手
		2	`SHAKE`	出厂预设动作握手
		3	`CHEER`	出厂预设动作欢呼
		4	`RUN`	预留模式，当前版本不可用
		5	`START`	使能/失能
		6	`SWITCH`	准备模式
		7	`STARTTEACH`	开始示教
		8	`SAVETEACH`	保存示教
		9	`ENDTEACH`	结束示教（弃用）
		10	`PLAYTEACH`	播放示教
		11	`DANCE`	舞蹈1模式
		12	`FALLTOSTAND`	倒地起身
		13	`STANDTOFALL`	起身倒地
		14	`DANCE1`	舞蹈2模式
		15	`DANCE2`	舞蹈3模式
		16	`TEAR`	预设擦眼泪动作
		17	`DEFAULT`	空模式

提示

DEFAULT空模式使用目的

整个机器人线程会循环执行process 控制函数是周期循环执行的，如果在其中持续下发

action = ControlCmd::PLAYTEACH; 等示教相关命令的话

机器人会在 示教播放动作未播放完的情况，导致动作被反复打断，表现为机器人“卡住、无反应”。

正确做法

PLAYTEACH 属于 一次性触发指令（事件），应 只发送一次；后续循环发送 DEFAULT（空指令），避免重复触发。

示例代码（修正后）

if (is_first) {
    action = ControlCmd::`**`PLAYTEACH`**`;  // 只触发一次`
    is_first = false;
} else {
    action = ControlCmd::DEFAULT;
}

效果

收到 PLAYTEACH → 触发并完整执行示教动作
后续 DEFAULT → 不再打断动作
机器人行为正常、可预期

动作类指令要“边沿触发”，不能在控制循环里持续下发。

提示

START 使能/失能

workmode == 30，发送START使机器人进入使能模式

workmode != 30，发送START使机器人立刻进入失能模式

index用于在示教相关模式下指定示教文件索引

ctrl.publish_cmd(0, 0, ControlCmd.STARTTEACH, 0) # 开始示教
sleep(10） # 录制示教动作
ctrl.publish_cmd(0, 0, ControlCmd.SAVETEACH, 1) # 结束并保存示教动作，指定索引为1
sleep(2) # 让运控程序执行完保存流程，防止被下条命令打断
ctrl.publish_cmd(0, 0, ControlCmd.PLAYTEACH, 1) # 播放示教文件1

提示

仅当 action 为以下模式时： TEAR / PLAYTEACH / WALK / SWING / CHEER / SHAKE / DEFAULT

参数 x 和 yaw 才会生效，用于控制机器人运动；在其他模式下，x 和 yaw 无效。

获取当前机器人策略模式

函数名	get_mode
函数原型	int get_mode()
功能概述	获取DDS机器人当前策略模式
参数	无
返回值	int
备注

C++示例：

int curmode = ctrl->get_mode();

Python示例：

curmode = ctrl.get_mode()

get_mode 返回数据对应表

int值	说明
0	`使能模式`
1	`准备模式`
2	`走路模式`
5	`舞蹈模式`
8	`出厂预设动作打招呼`
9	`出厂预设动作握手`
10	`出厂预设动作欢呼`
11	`开始示教`
12	`结束示教`
14	`保存示教1`
23	`播放示教`
26	`保护模式`
27	`倒地起身`
28	`起身倒地`
29	`保存示教2`
30	`失能模式`
31	`舞蹈模式1`
32	`舞蹈模式2`
33	`擦眼泪动作`

提示

保存示教 SDK向机器人发送 SAVETEACH 后，机器人会陆续返回 退出示教 保存示教1 保存示教2 三个状态

警告

保护模式

在处于站立控制策略（走路，示教，舞蹈等）下，运控程序会对 IMU 姿态数据进行持续监测。

当检测到姿态偏离站立稳定区间，并超过预设阈值时，系统将立即触发保护机制，强制切换至安全模式。

在保护模式下：

全身关节进入失能状态（电机停止主动输出）
终止当前运动控制策略
阻断进一步动作指令执行

该机制的目的在于：

防止机器人在跌倒或失稳过程中持续输出控制力矩
避免四肢失控摆动造成二次损伤
降低对设备本体及周围环境的潜在损害

该保护逻辑属于底层安全防护机制，具有最高优先级，不受上层控制指令影响。

获取DDS订阅的手柄数据

函数名	from_dds_get_joydata
函数原型	const joydata from_dds_get_joydata()
功能概述	获取DDS手柄输入数据
参数	无
返回值	joydata结构体
备注

参数名称	定义原型	示例值	说明
joydata	`struct joydata { double axes[2]; int button[14]; };`	axes	遥控器遥感线性数值
joydata	`struct joydata { double axes[2]; int button[14]; };`	button	遥控器按键按下映射数值 1 被按下 0 正常

手柄摇杆映射	映射说明	范围
axes[0]	右摇杆左右推动值	[-1, 1]
axes[1]	左摇杆前后推动值	[-1, 1]

提示

带算力板的Bumi 后背接口为算力板接口，运控板无法插入手柄接收器，所以DDS获取不到手柄数据，所以手柄数据需要直接算力板上获取，详细请看 算力板直接获取手柄数据

C++示例：

joydata jsdata = ctrl->from_dds_get_joydata();
for (int i = 0; i < 14; i++)
    std::cout << jsdata.button[i] << std::endl;
std::cout << jsdata.axes[0] << std::endl;
std::cout << jsdata.axes[1] << std::endl;

Python示例：

jsdata = ctrl.from_dds_get_joydata()
for i in range(14):
    print(jsdata.button[i])
print(jsdata.axes[0])
print(jsdata.axes[1])

获取DDS订阅IMU数据

函数名	get_imu_data
函数原型	const NingImuData get_imu_data()
功能概述	获取imu数据
参数	无
返回值	NingImuData结构体
备注

参数名称	定义原型	示例值	说明
NingImuData	`struct NingImuData { double ori[4]; double ori_cov[9]; double angular_vel[3]; double angular_vel_cov[9]; double linear_acc[3]; double linear_acc_cov[9]; };`	ori	姿态四元数
		ori_cov	姿态协方差
		angular_vel	角速度
		angular_vel_cov	角速度协方差
		linear_acc	线加速度
		linear_acc_cov	线加速度协方差

C++示例：

NingImuData imu_data = ctrl->get_imu_data();

for (int i = 0; i < 4; i++)
    std::cout << imu_data.ori[i] << std::endl;
for (int i = 0; i < 9; i++)
    std::cout << imu_data.ori_cov[i] << std::endl;
for (int i = 0; i < 3; i++)
    std::cout << imu_data.angular_vel[i] << std::endl;
for (int i = 0; i < 9; i++)
    std::cout << imu_data.angular_vel_cov[i] << std::endl;
for (int i = 0; i < 3; i++)
    std::cout << imu_data.linear_acc[i] << std::endl;
for (int i = 0; i < 9; i++)
    std::cout << imu_data.linear_acc_cov[i] << std::endl;

Python示例：

imu_data = ctrl.get_imu_data()

for i in range(4):
    print(imu_data.ori[i])
for i in range(9):
    print(imu_data.ori_cov[i])
for i in range(3):
    print(imu_data.angular_vel[i])
for i in range(9):
    print(imu_data.angular_vel_cov[i])
for i in range(3):
    print(imu_data.linear_acc[i])
for i in range(9):
    print(imu_data.linear_acc_cov[i])

获取DDS订阅的电机信息数据

函数名	get_joint_state
函数原型	const std::array<MotorState, 21> get_joint_state()
功能概述	获取机器人电机状态数据
参数	无
返回值	MotorState结构体数组
备注

参数名称	定义原型	示例值	说明
MotorState	`struct MotorState { double pos; double vel; double tau; uint16_t motor_id; uint8_t error; int temperature; };`	pos	电机位置
		vel	电机转速
		tau	电机扭矩
		motor_id	电机ID
		error	电机错误码： 02H：电机过流 03H：电机电压过低 04H：电机编码器错误 06H：电机刹车电压过高 07H：DRV驱动错误 08H：超压 09H：欠压 0AH：过流 0BH：MOS过温 0CH：电机线圈过温 0DH：通讯丢失 0EH：过载
		temperature	温度

C++示例：

std::array<MotorState, 21> joint_state = ctrl->get_joint_state();

for (int i = 0; i < 21; i++) {
    std::cout << joint_state[i].pos << std::endl;
    std::cout << joint_state[i].vel << std::endl;
    std::cout << joint_state[i].tau << std::endl;
    std::cout << joint_state[i].motor_id << std::endl;
    std::cout << static_cast<int>(joint_state[i].error) << std::endl;
    std::cout << joint_state[i].temperature << std::endl;
}

Python示例：

joint_state = ctrl.get_joint_state()

for i in range(21):
    print(joint_state[i].pos)
    print(joint_state[i].vel)
    print(joint_state[i].tau)
    print(joint_state[i].motor_id)
    print(joint_state[i].error)
    print(joint_state[i].temperature)

4. 运控状态切换流程图

危险

注意：使用HighController开发过程中，模式切换请遵循上述流程图以确保合理安全

5. Demo例程介绍

SDK 文件夹中的 example_high.cpp 与 src/test_high.cpp 提供了一个示例 Demo，用于解析澳加狮手柄输入数据，并根据手柄操作生成对应控制指令发送至机器人。

（六）运控开发 LowController

提示

运控开发介绍

LowController 将运控程序中的电机控制接口开放至 SDK，允许用户以 500Hz 的控制频率直接调节底层电机参数。结合强化学习算法部署，可实现对 Bumi 运动能力的深度定制，使其完成多样化的新动作与舞蹈等复杂行为。

警告

注意：仅有EDU版本的Bumi可以开发LowController

1. Bumi训练框架

后续开放

2. LowController架构图

（1）状态数据上报

当客户端 SDK 与机器人运控程序建立连接后，运控程序会持续向客户端推送机器人实时状态信息，包括：

全身电机参数数据（pos 位置、vel 速度、tau 扭矩、kp、kd、temperature 温度、error 错误信息）
IMU 状态数据
澳加狮手柄数据

（2）客户端侧控制计算

客户端结合自身算法（通常为强化学习模型）进行实时策略计算，生成各电机的目标期望值（如目标位置等），并将电机控制指令数组写入缓冲区后下发至运控程序。

（3）运控程序转发机制

运控程序接收到客户端下发的电机指令数组后，不进行高层策略计算，而是直接将控制参数转发至硬件控制层。

（4）硬件执行层

硬件层接收电机目标参数后执行控制指令，驱动电机完成期望动作。

在 LowController 模式下：

强化学习模型部署在客户端侧
用户可直接参与电机级控制
运控程序主要承担通信与安全转发职责
控制频率可达 500Hz

该模式具备更高的控制自由度与灵活性，但同时也意味着：

对算法稳定性要求更高
对实时性与系统安全性的要求更严格
若控制策略不稳定，可能直接影响机器人运动安全

3. LowController运行流程图

（1）初始化阶段（init）

系统启动后完成以下初始化步骤：

建立客户端与机器人运控程序之间的通信连接
注册机器人状态数据接收回调函数
创建 send_thread数据发送线程

（2）状态数据回调机制

运控程序持续向客户端推送机器人状态数据。

回调函数接收数据后进行封装，并存入对应缓冲区或全局变量：

motor_state_buffer_：电机状态缓冲区
imu_buffer_：IMU 状态缓冲区
joy_buffer_：手柄数据缓冲区

该阶段仅负责数据接收与缓存，不参与控制策略计算。

（3）send_thread（数据发送线程）

数据发送线程同样以 2ms 周期运行：

若 motor_cmd_buffer_ 不为空
读取最新电机控制指令
将电机目标数组发送至运控程序

运控程序仅负责数据转发至硬件层，不参与高层控制决策。

（4）架构特征

LowController 模式的核心特征是：

客户端直接参与电机级控制
强化学习或自定义控制算法运行在客户端
运控程序不再负责高层策略计算，仅承担通信与安全转发职责
控制频率可达 500Hz

该模式提供更高的控制自由度与算法可塑性，但同时对：

实时性
算法稳定性
线程安全与调度精度

提出更高要求。

4. 关节电机信息

ID	名称	关节	扭矩	角度范围		弧度范围
0	arm_l1_joint	左臂肩关节pitch	5 N.m	-135	135	-2.36	2.36
1	arm_l2_joint	左臂肩关节roll	5 N.m	-8	111	-0.14	1.94
2	arm_l3_joint	左臂关节yaw	5 N.m	-90	90	-1.57	1.57
3	arm_l4_joint	左臂肘关节pitch	5 N.m	-129	0	-2.26	0.00
4	leg_l1_joint	左腿髋关节pitch	60 N.m	-120	120	-2.09	2.09
5	leg_l2_joint	左腿髋关节roll	60 N.m	-38	90	-0.66	1.57
6	leg_l3_joint	左大腿关节yaw	15 N.m	-145	145	-2.53	2.53
7	leg_l4_joint	左腿膝关节pitch	60 N.m	0	128	0.00	2.24
8	leg_l5_joint	左腿踝关节pitch	30 N.m	-55	25	-0.96	0.44
9	leg_l6_joint	左腿踝关节roll	30 N.m	-10	10	-0.17	0.17
10	arm_r1_joint	右臂肩关节pitch	5 N.m	-135	135	-2.36	2.36
11	arm_r2_joint	右臂肩关节roll	5 N.m	-111	8	-1.94	0.14
12	arm_r3_joint	右臂关节yaw	5 N.m	-90	90	-1.57	1.57
13	arm_r4_joint	右臂肘关节pitch	5 N.m	-129	0	-2.26	0.00
14	leg_r1_joint	右腿髋关节pitch	60 N.m	-120	120	-2.09	2.09
15	leg_r2_joint	右腿髋关节roll	60 N.m	-90	38	-1.57	0.66
16	leg_r3_joint	右大腿关节yaw	15 N.m	-145	145	-2.53	2.53
17	leg_r4_joint	右腿膝关节pitch	60 N.m	0	128	0.00	2.24
18	leg_r5_joint	右腿踝关节pitch	30 N.m	-55	25	-0.96	0.44
19	leg_r6_joint	右腿踝关节roll	30 N.m	-10	10	-0.17	0.17
20	waist_1_joint	腰关节yaw	27 N.m	-90	90	-1.57	1.57

MotorCmd.pos 对应弧度信息

5. 澳加狮手柄数据映射

澳加狮手柄。button[]和按键映射表如下：

键位描述	Button index
右肩键	1
左肩键	2
X	5
Y	6
B	7
A	8
+	9
-	10
无	11
左摇杆按下	12

手柄摇杆映射	映射说明
axes[0]	右摇杆Y方向值
axes[1]	左摇杆X方向值

手柄摇杆数据范围

最小值	最大值
-1	1

6. LowController常用接口及使用例程

LowController接口
接口名称	接口描述	返回类型
instance	获取LowController单例指针	对象指针
init	LowController对象初始化	无
set_joint	将电机控制命令写入缓冲区	无
get_mode	获取当前机器人策略模式	int
from_dds_get_joydata	从DDS订阅中获取手柄数据	手柄数据结构体
get_imu_data	从DDS订阅中获取imu数据	IMU数据结构体
get_joint_state	从DDS订阅中获取电机数据	电机数据结构体数组

获取LowController对象单例

函数名	instance
函数原型	static LowController *Instance()
功能概述	获取 HighController单例
参数	无
返回值	LowController单例对象指针
备注

C++示例：

LowController *ctrl = LowController::Instance();

Python示例：

ctrl = LowController.instance()

LowController对象初始化

函数名	init
函数原型	bool init()
功能概述	LowController对象初始化
参数	无
返回值	bool
备注

C++示例：

ctrl->init()

Python示例：

ctrl.init()

电机控制命令数组存入缓冲区

存入缓冲区后，会由send_thread 线程自动发送

函数名	set_joint
函数原型	void set_joint(std::array<MotorCmd, 21> motorcmd)
功能概述	设置关节数据
参数	motorcmd 电机命令结构体
返回值	无
备注

参数名称	定义原型	示例值	说明
MotorCmd	`struct MotorCmd { double pos; double vel; double tau; double kp; double kd; uint16_t motor_id; };`	pos	电机位置
		vel	电机转速
		tau	电机扭矩
		kp	pid参数
		kd	pid参数
		motor_id	电机ID

危险

电机控制命令下发请严格参考 关节电机信息 中的指定参数范围

C++示例：

std::array<MotorCmd, 21> motorcmd;
// 省略算法逻辑 ...
ctrl->set_joint(motorcmd);

Python示例：

cmds = [MotorCmd() for _ in range(21)]
# 省略算法逻辑 ...
ctrl.set_joint(cmds)

根据关节电机名称获取对应关节电机ID

函数名	getJointsIndex
函数原型	int getJointsIndex(std::string jointname)
功能概述	根据关节电机名称获取对应关节电机ID
参数	jointname：关节电机名称
返回值	int：对应关节电机ID
备注

C++示例：

int id = ctrl->getJointsIndex("arm_l1_joint");

Python示例：

id = ctrl.getJointsIndex("arm_l1_joint");

函数名	from_dds_get_joydata
函数原型	const joydata from_dds_get_joydata()
功能概述	获取DDS手柄输入数据
参数	无
返回值	joydata结构体
备注

参数名称	定义原型	示例值	说明
joydata	`struct joydata { double axes[2]; int button[14]; };`	axes	遥控器遥杆线性数值
joydata	`struct joydata { double axes[2]; int button[14]; };`	button	遥控器按键按下映射数值 1 被按下 0 正常

手柄摇杆映射	映射说明	范围
axes[0]	右摇杆左右推动值	[-1, 1]
axes[1]	左摇杆前后推动值	[-1, 1]

提示

带算力板的Bumi 后背接口为算力板接口，运控板无法插入手柄接收器，所以DDS获取不到手柄数据，所以手柄数据需要直接算力板上获取，详细请算力板直接获取手柄数据

C++示例：

joydata jsdata = ctrl->from_dds_get_joydata();
for (int i = 0; i < 14; i++)
    std::cout << jsdata.button[i] << std::endl;
std::cout << jsdata.axes[0] << std::endl;
std::cout << jsdata.axes[1] << std::endl;

Python示例：

jsdata = ctrl.from_dds_get_joydata()
for i in range(14):
    print(jsdata.button[i])
print(jsdata.axes[0])
print(jsdata.axes[1])

函数名	get_imu_data
函数原型	const NingImuData get_imu_data()
功能概述	获取imu数据
参数	无
返回值	NingImuData结构体
备注

参数名称	定义原型	示例值	说明
NingImuData	`struct NingImuData { double ori[4]; double ori_cov[9]; double angular_vel[3]; double angular_vel_cov[9]; double linear_acc[3]; double linear_acc_cov[9]; };`	ori	姿态四元数
		ori_cov	姿态协方差
		angular_vel	角速度
		angular_vel_cov	角速度协方差
		linear_acc	线加速度
		linear_acc_cov	线加速度协方差

C++示例：

NingImuData imu_data = ctrl->get_imu_data();

for (int i = 0; i < 4; i++)
    std::cout << imu_data.ori[i] << std::endl;
for (int i = 0; i < 9; i++)
    std::cout << imu_data.ori_cov[i] << std::endl;
for (int i = 0; i < 3; i++)
    std::cout << imu_data.angular_vel[i] << std::endl;
for (int i = 0; i < 9; i++)
    std::cout << imu_data.angular_vel_cov[i] << std::endl;
for (int i = 0; i < 3; i++)
    std::cout << imu_data.linear_acc[i] << std::endl;
for (int i = 0; i < 9; i++)
    std::cout << imu_data.linear_acc_cov[i] << std::endl;

Python示例：

imu_data = ctrl.get_imu_data()

for i in range(4):
    print(imu_data.ori[i])
for i in range(9):
    print(imu_data.ori_cov[i])
for i in range(3):
    print(imu_data.angular_vel[i])
for i in range(9):
    print(imu_data.angular_vel_cov[i])
for i in range(3):
    print(imu_data.linear_acc[i])
for i in range(9):
    print(imu_data.linear_acc_cov[i])

函数名	get_joint_state
函数原型	const std::array<MotorState, 21> get_joint_state()
功能概述	获取机器人电机状态数据
参数	无
返回值	MotorState结构体数组
备注

参数名称	定义原型	示例值	说明
MotorState	`struct MotorState { double pos; double vel; double tau; uint16_t motor_id; uint8_t error; int temperature; };`	pos	电机位置
		vel	电机转速
		tau	电机扭矩
		motor_id	电机ID
		error	电机错误码： 02H：电机过流 03H：电机电压过低 04H：电机编码器错误 06H：电机刹车电压过高 07H：DRV驱动错误 08H：超压 09H：欠压 0AH：过流 0BH：MOS过温 0CH：电机线圈过温 0DH：通讯丢失 0EH：过载
		temperature	温度

C++示例：

std::array<MotorState, 21> joint_state = ctrl->get_joint_state();

for (int i = 0; i < 21; i++) {
    std::cout << joint_state[i].pos << std::endl;
    std::cout << joint_state[i].vel << std::endl;
    std::cout << joint_state[i].tau << std::endl;
    std::cout << joint_state[i].motor_id << std::endl;
    std::cout << static_cast<int>(joint_state[i].error) << std::endl;
    std::cout << joint_state[i].temperature << std::endl;
}

Python示例：

joint_state = ctrl.get_joint_state()

for i in range(21):
    print(joint_state[i].pos)
    print(joint_state[i].vel)
    print(joint_state[i].tau)
    print(joint_state[i].motor_id)
    print(joint_state[i].error)
    print(joint_state[i].temperature)

获取澳加狮手柄数据（带算力板的Bumi 算力板直接获取）

AoLionDriver类

AoLionDriver类接口
init	初始化
getremotedata	获取手柄数据

函数名	init
函数原型	bool init(std::string port, int baudrate)
功能概述	初始化手柄设备端口
参数	port：设备端口号，默认为/dev/input/js0 baudrate：波特率，默认为115200
返回值	true：初始化成功 falese：初始化失败
备注

函数名	getremotedata
函数原型	const joydata getremotedata()
功能概述	获取手柄数据
参数	无
返回值	joydata：手柄数据结构体
备注

使用示例

C++

AoLionDriver aoliondriver;
joydata remote_data;
aoliondriver.init("/dev/input/js0", 115200);
const joydata jdata=aoliondriver.getremotedata();
for (int i = 0; i < 14; i++)
    std::cout << jdata.button[i] << std::endl;
std::cout << jdata.axes[0] << std::endl;
std::cout << jdata.axes[1] << std::endl;

Python

al = AoLionDriver()
al.init("/dev/input/js0", 115200)
jdata = al.getremotedata()
for i in range(14):
    print(jdata.button[i])
print(jdata.axes[0])
print(jdata.axes[1])

7. Demo例程介绍

examples_cpp/example_low.cpp 和 examples_py/test_low.py中运行了一个Bumi的21个自由度跑步策略（policy/policy.onnx）的sim2real（算法模型实机部署）的代码，根据策略提供了部分强化学习部署接口

函数名	loadModel
函数原型	bool loadModel(std::string modelpath)
功能概述	加载自有模型
参数	modelpath: 模型路径
返回值	true：加载成功；false：加载失败
备注

函数名	onnxdatainit
函数原型	void onnxdatainit()
功能概述	初始化onnx数据
参数	无
返回值	无
备注

函数名	getmodelparam
函数原型	bool getmodelparam()
功能概述	从yaml文件中获取模型参数
参数	无
返回值	true：读取yaml文件成功；false：读取yaml文件失败
备注

函数名	setparameter
函数原型	void setparameter(Command &cmd,bool* isfirst)
功能概述	设置xyz整机控制参数
参数	cmd：设置指令 isfirst：是否是第一次设置
返回值	无
备注

函数名	updatestateestimation
函数原型	bool updatestateestimation()
功能概述	更新状态，包括关节角度，IMU数据等从yaml文件中获取模型参数
参数	无
返回值	true：读取yaml文件成功；false：读取yaml文件失败
备注

函数名	computeObservation
函数原型	void computeObservation()
功能概述	计算观测系数
参数	无
返回值	无
备注

函数名	computeActions
函数原型	void computeActions()
功能概述	计算最终的动作
参数	无
返回值	无
备注

手柄操作流程

使用步骤
`+`	全身关节回0位进入阻尼模式
`LB & -`	四肢微微弯曲，进入策略前准备模式
`LB & X`	进入策略控制跑步模式

（七）音频开发

提示

音频开发介绍

MediaController 通过 DDS Topic 与运控板语音模块建立通信链路，实现 Bumi 音频外设（扬声器、麦克风等）的控制，同时提供语音交互 Agent 配置及数据流管理能力。

警告

注意 仅EDU版本的Bumi可以开发MediaController 开源接口如下：

状态控制与获取接口：控制唤醒、休眠、模块重启，运⾏状态获取，错误信息获取；

通⽤配置接口：通⽤参数配置和获取接口，包括：⽆对话休眠超时时间、唤醒词、唤醒回复词，休眠回复词，以及⾳视频数据流控制；

⾳频接口：⾳频流推送与获取，⾳频控制指令（暂停恢复，⾳量调节等）

视频接口，视频流推送与获取，视频控制指令（暂停恢复等）

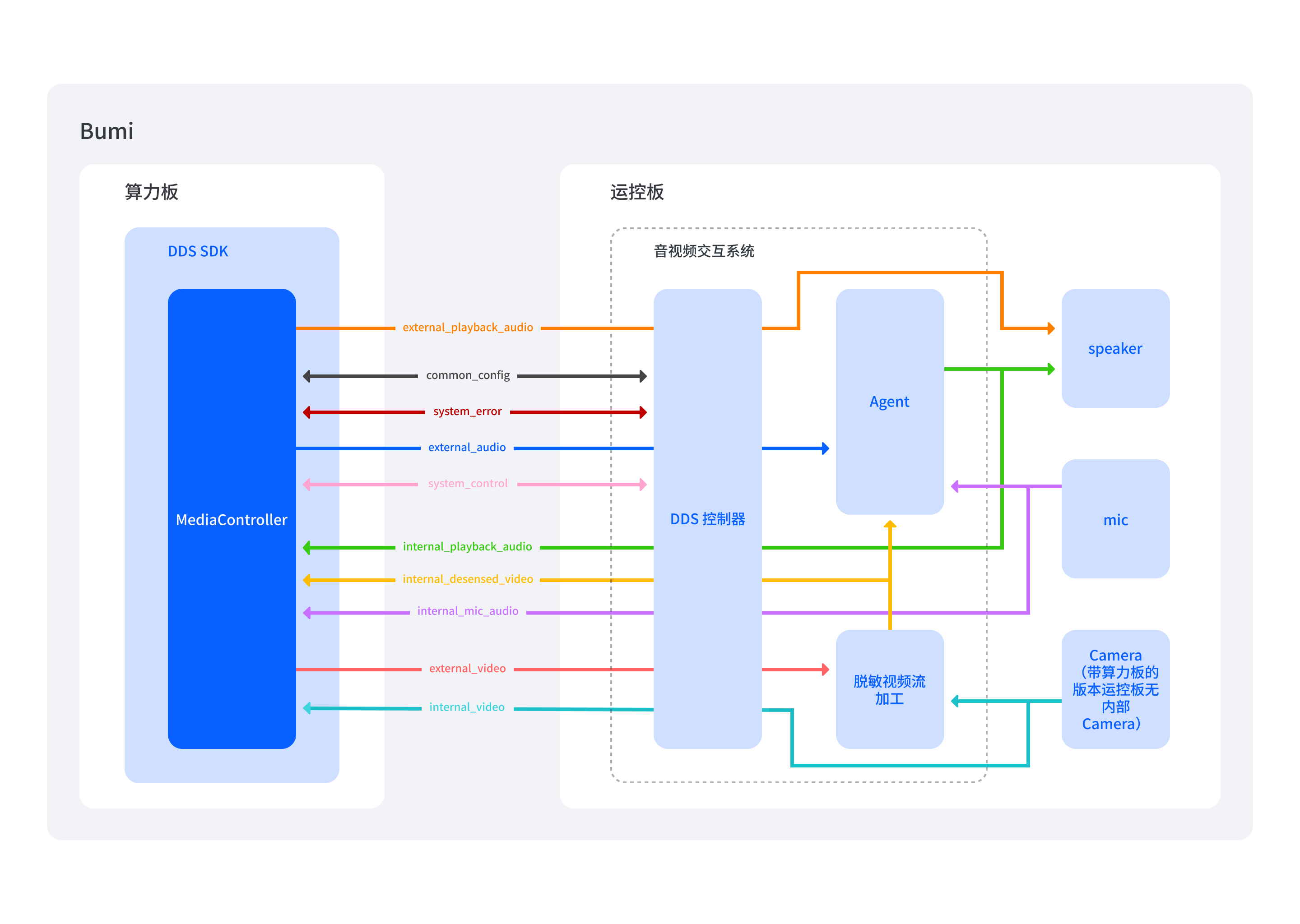

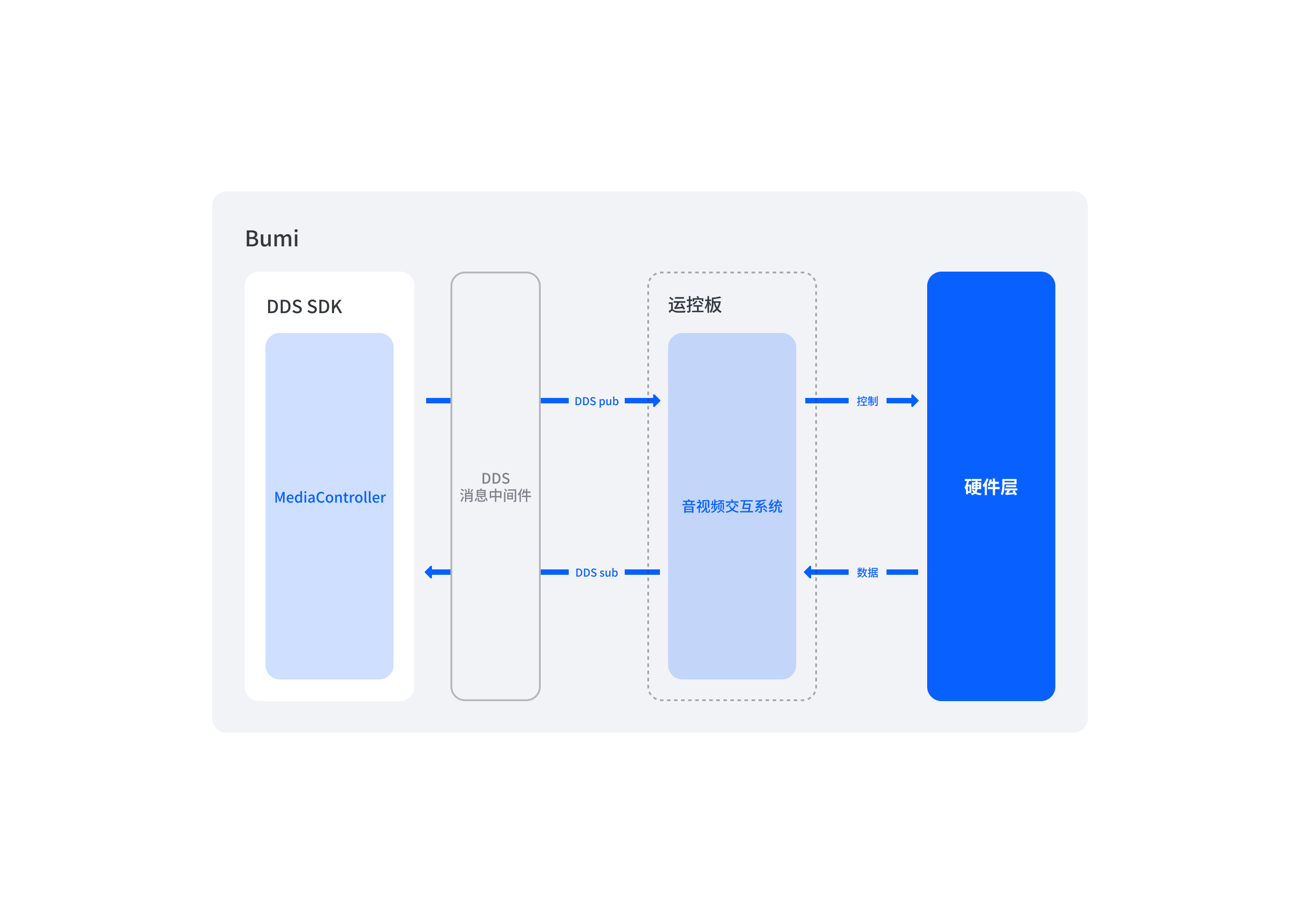

MediaController架构图

（1）媒体服务状态与数据上报

当客户端 SDK 与机器人媒体服务程序建立连接后，媒体服务程序会持续向客户端推送机器人实时媒体状态信息，包括：

内部音视频数据流持续获取（只有不带算力板的Bumi可以获取内部视频流）
agent部分配置信息上报（第一次主动获取，后面发生改变后上报）
脱敏加工视频流获取（带算力板的版本需持续发布外部视频流给音视频交互系统）

（2）媒体数据流及配置数据下发

发布外部音频流数据给到agent输入或给到内部扬声器输出
发布外部视频流数据给到agent识别
agent部分配置信息修改，如：音量，超时时间，唤醒词，唤醒回复词，休眠回复词，数据流导向开关等

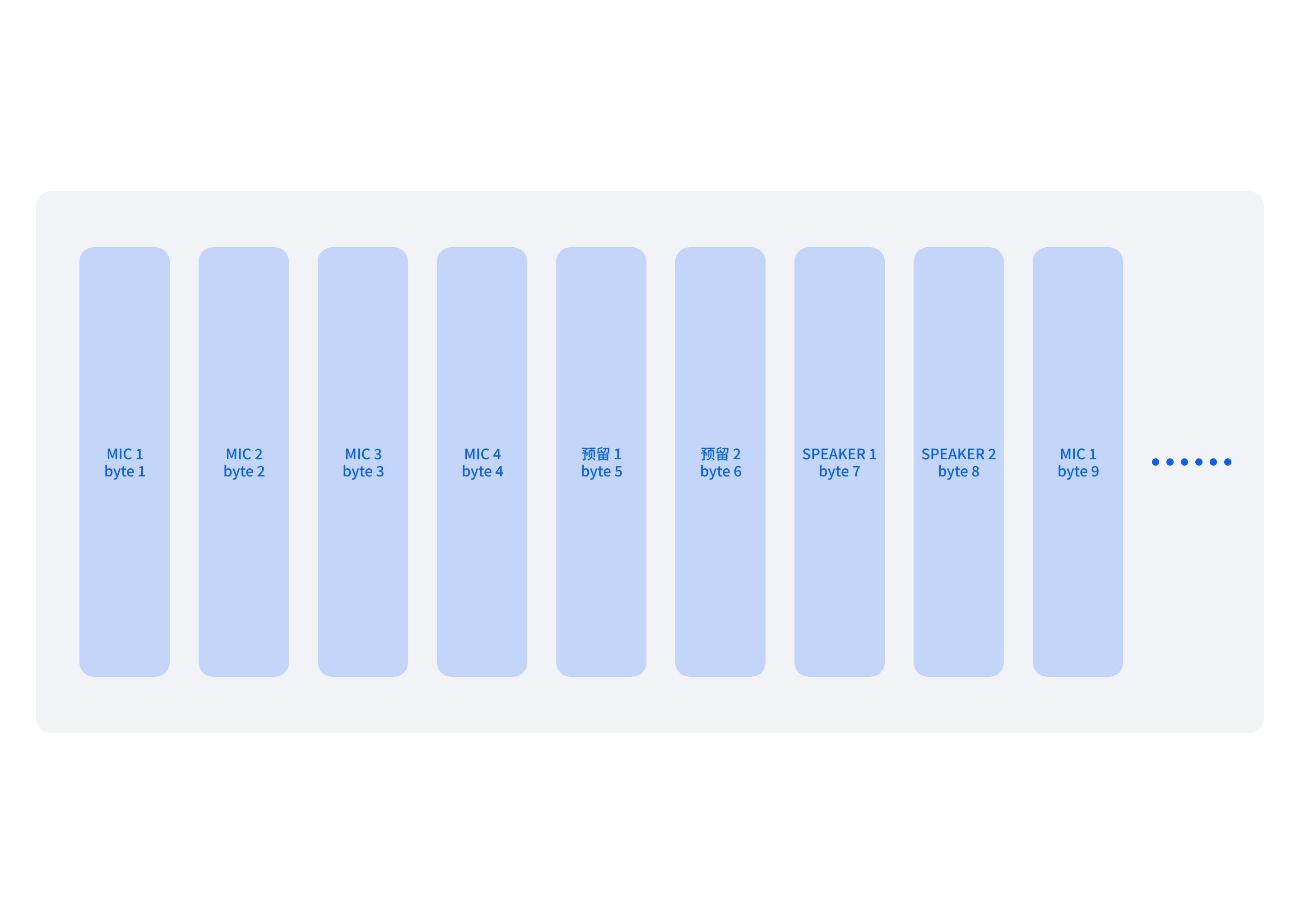

采集信息输入输出数据当前仅支持：channels=8，sample_rate=16000，format=2（小端16位）

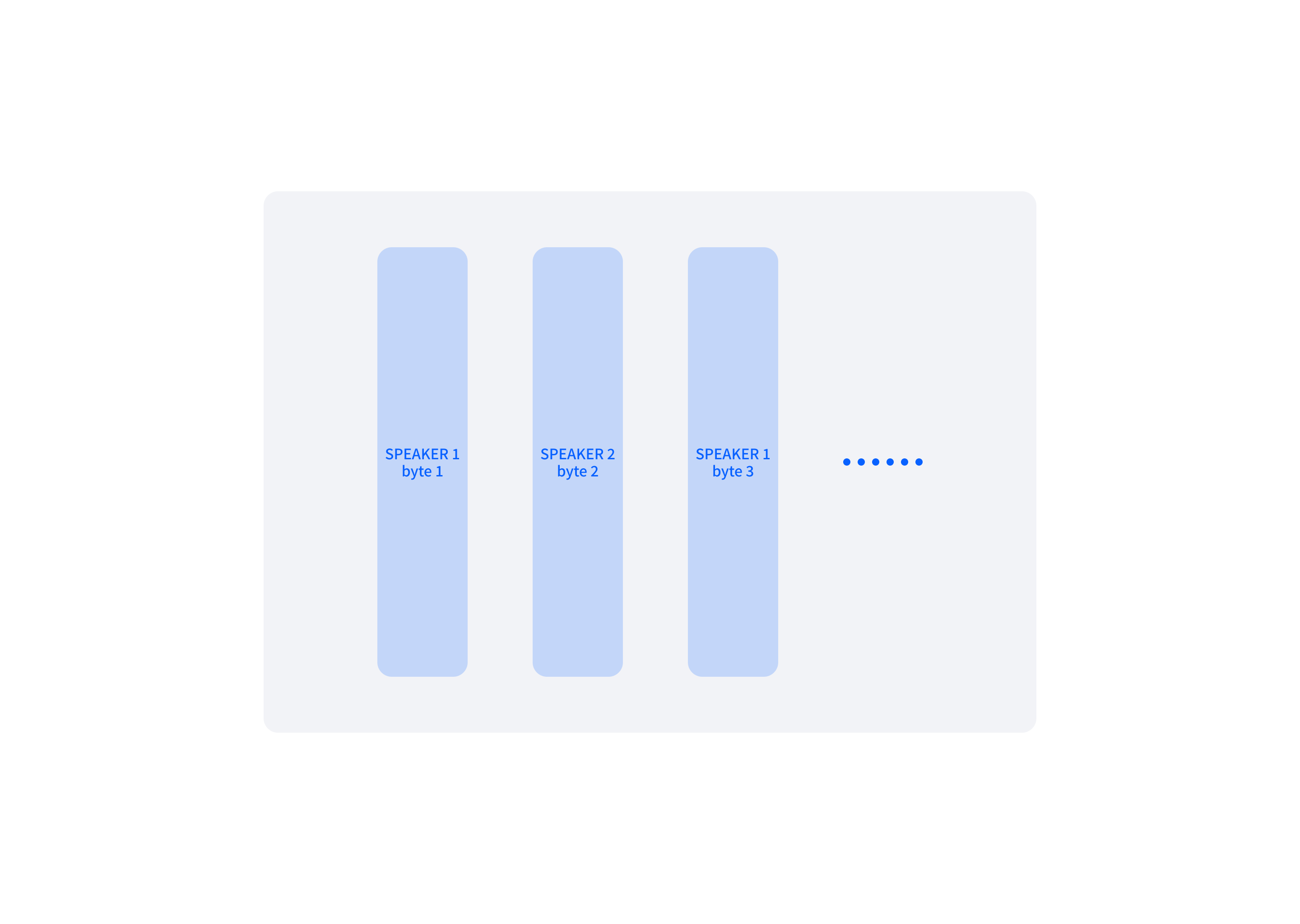

播放信息输入输出数据当前仅支持：channels=2，sample_rate=16000，format=2（小端16位）


采集数据和播放数据为交错排列

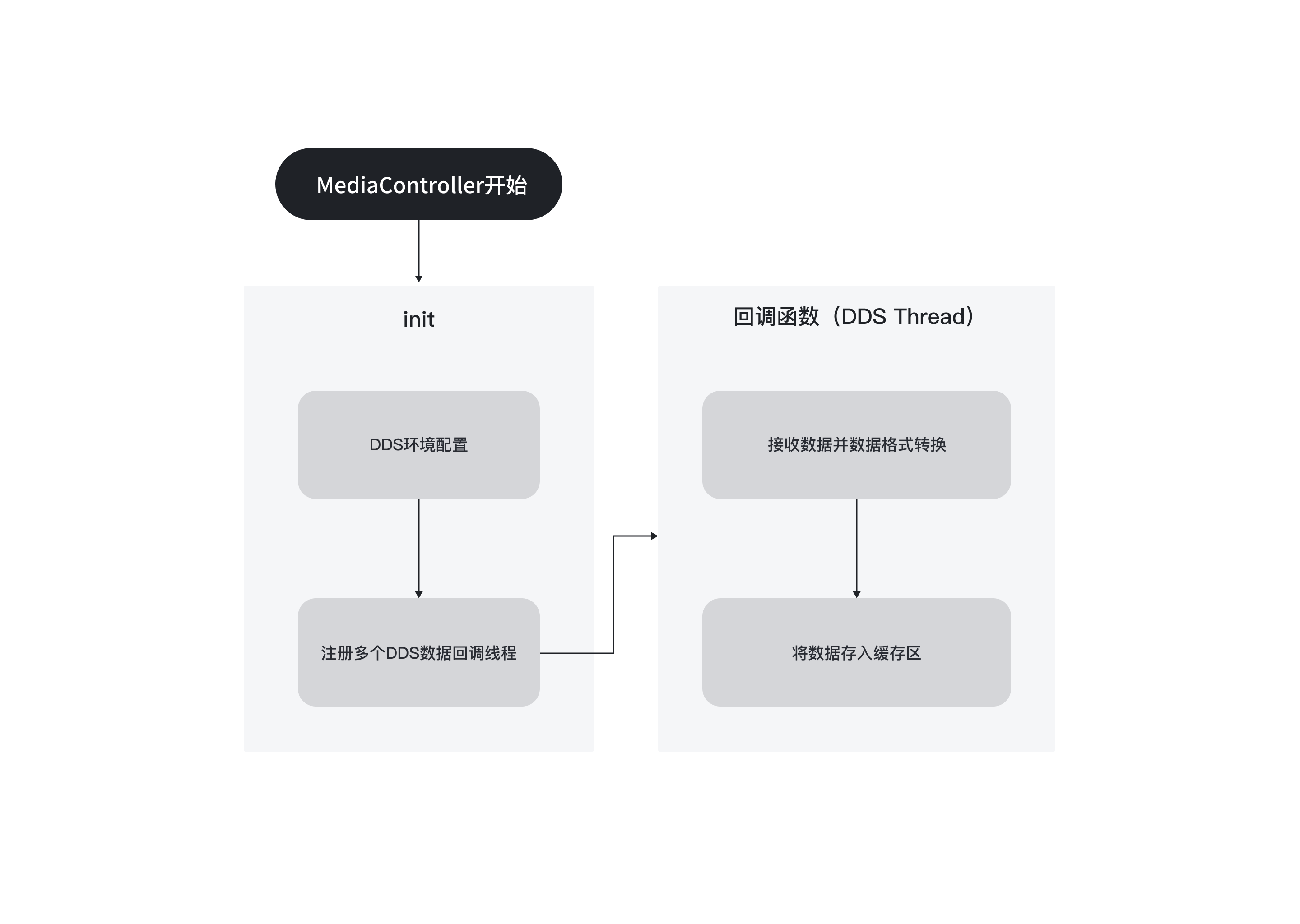

MediaController启动流程图


MediaController 常用参数

DDS报文头Header结构

参数名称	定义原型	成员	说明
Header	`struct Header { uint64_t message_id = 0; uint64_t timestamp_us = 0; std::string sn; };`	message_id	DDS 报文ID
		timestamp_us	us时间戳
		sn	当前Bumi设备的SN编号

系统状态控制

SystemControlType
枚举	说明
TO_WAKEUP	唤醒音视频交互系统agent
TO_SLEEP	休眠音视频交互系统agent
TO_RESET	重启音视频交互系统agent

系统状态

参数名称 定义原型 成员说明

SystemStatus

参数名称	定义原型	成员	说明
SystemStatus	`struct SystemStatus { Header header; WorkStatus value = WorkStatus::READY; StatusChangeReason reason = StatusChangeReason::SYSTEM_LAUNCH; };`	header	DDS 报文头
value	agent状态
reason	状态原因

struct SystemStatus {
        Header header;
        WorkStatus value = WorkStatus::READY;
        StatusChangeReason reason = StatusChangeReason::SYSTEM_LAUNCH;
};

header

DDS 报文头

value agent状态

reason 状态原因

WorkStatus
枚举	说明
READY	就绪状态
SLEEPED	休眠状态
WAKEUPED	唤醒状态
EXIT	退出状态

StatusChangeReason
枚举	说明
SYSTEM_LAUNCH	系统启动
CMD_RESET	指令重启
AUDIO_WAKEUPED	语音唤醒
CMD_WAKEUPED	指令唤醒
AUDIO_SLEEPED	语音休眠
CMD_SLEEPED	指令休眠
TIMEOUT_SLEEPED	超时休眠
ERROR_SLEEPED	错误休眠

语音唤醒指通过实际人机语音交互触发；指令唤醒指通过DDS或其他指令形式触发；

系统错误

参数名称	定义原型	成员	说明
SystemStatus	`struct SystemError { Header header; int32_t code = 0; std::string message; };`	header	DDS 报文头
		code	错误码
		message	错误信息

音频流数据

参数名称	定义原型	成员	说明
AudioStream	`struct AudioStream { Header header; uint64_t timestamp_us = 0; uint32_t channels = 0; uint32_t sample_rate = 0; uint32_t format = 0; uint32_t duration_ms = 0; std::vector<int16_t> audio_data; };`	header	DDS 报文头
		timestamp_us	时间戳（us）
		channels	通道数
		sample_rate	采样率
		format	数据格式
		duration_ms	时间（ms）
		audio_data	音频数据

视频流数据

参数名称	定义原型	成员	说明
VideoStream	`struct VideoStream { Header header; uint64_t timestamp_us = 0; uint32_t format = 0; uint32_t width = 0; uint32_t height = 0; uint32_t fps = 0; std::vector<uint8_t> video_data; };`	header	DDS 报文头
		timestamp_us	时间戳（us）
		format	格式： 1: YUYV 目前仅支持YUYV格式
		width	帧横向像素
		height	帧纵向像素
		fps	帧率
		video_data	帧图像数据

MediaController 常用接口

MediaController接口
接口名称	接口描述	返回类型
Instance	获取MediaController单例指针	对象指针
init	MediaController对象初始化	bool
set_system_control	设置语音交互系统控制状态	无
subscribe_system_status	订阅音视频交互系统状态信息	无
subscribe_system_error	订阅音视频交互系统错误状态信息	无
get_volume	获取当前音视频交互系统音量范围：0~200	int
set_volume	设置当前音视频交互系统音量范围：0~200	无
get_timeout	获取无响应进入休眠时间	int
set_timeout	设置无响应进入休眠时间	无
get_audio_cue_enable	获取音视频交互系统提示音是否开启状态	bool
set_audio_cue_enable	设置音视频交互系统提示音是否开启状态	无
get_internal_capture_audio_data_to_agent_enable	获取内部麦克风采集音频流输入到agent 是否开启状态	bool
set_internal_capture_audio_data_to_agent_enable	设置内部麦克风采集音频流输入到agent 是否开启状态	无
get_external_custom_audio_data_to_agent_enable	获取外部音频流输入给agent是否开启状态	bool
set_external_custom_audio_data_to_agent_enable	设置外部音频流输入给agent是否开启状态	无
get_internal_agent_audio_data_to_playback_enable	获取agent音频流输出到内部扬声器是否开启状态	bool
set_internal_agent_audio_data_to_playback_enable	设置agent音频流输出到内部扬声器是否开启状态	无
get_external_custom_audio_data_to_playback_enable	获取外部音频流输出到内部扬声器是否开启状态	bool
set_external_custom_audio_data_to_playback_enable	设置外部音频流输出到内部扬声器是否开启状态	无
get_internal_capture_video_data_to_agent_enable	获取内部视频流输入给agent是否开启状态	bool
set_internal_capture_video_data_to_agent_enable	设置内部视频流输入给agent是否开启状态	无
get_external_custom_video_data_to_agent_enable	获取外部视频流输入给agent是否开启状态	bool
set_external_custom_video_data_to_agent_enable	设置外部视频流输入给agent是否开启状态	无
get_external_custom_audio_data_to_agent_use_internal_3a	获取外部音频流输入给agent采用内部3a算法是否开启状态	bool
set_external_custom_audio_data_to_agent_use_internal_3a	设置外部音频流输入给agent采用内部3a算法是否开启状态	无
get_wakeup_response_words	获取唤醒回复词	string
set_wakeup_response_words	设置唤醒回复词	无
get_sleep_response_words	获取休眠回复词	string
set_sleep_response_words	设置休眠回复词	无
get_wakeup_words	获取所有唤醒词	string
add_wakeup_words	添加唤醒词	bool
reset_wakeup_words	恢复出厂默认唤醒词	无
subscribe_internal_audio_capture	订阅内部麦克风采集到的音频流	无
subscribe_internal_audio_playback	订阅机器人内部扬声器播放的音频流	无
subscribe_internal_video_capture<br />	订阅机器人内camera采集的视频流（仅不带算力板的Bumi可用）	VideoStream结构体<br />
subscribe_internal_video_desensed	订阅音视频交互系统加工后的脱敏视频流（带算力板的Bumi需要持续发布外部视频流可用）	VideoStream结构体
pause_video_capture	暂停机器人内部camera数据采集（仅不带算力板的Bumi可用）	无
resume_video_capture	恢复机器人内部camera数据采集（仅不带算力板的Bumi可用）	无
publish_external_video_stream	发布外部视频流给到音视频交互系统	无
publish_external_audio_stream	发布外部音频流输入给agent	无
publish_external_audio_playback_stream	发布外部音频流输出给内部扬声器	无
pause_audio_capture	暂停内部麦克风音频流采集	无
resume_audio_capture	恢复内部麦克风音频流采集	无
pause_audio_playback	暂停内部扬声器音频流输出	无
resume_audio_playback	恢复内部扬声器音频流输出	无

危险

所有的set agent配置接口（如：改音量，改数据开关等）调用频率不能小于500ms，否则可能会导致语音交互系统崩溃，如果出现此问题，请联系松延售后

获取MediaController对象单例

函数名	instance
函数原型	static MediaController *Instance()
功能概述	获取 MediaController单例
参数	无
返回值	MediaController对象单例指针
备注

C++示例：

MediaController *ctrl = MediaController::Instance();

Python示例：

ctrl = MediaController.instance()

MediaController对象初始化

函数名	init
函数原型	bool init()
功能概述	MediaController对象初始化
参数	无
返回值	bool
备注

C++示例：

ctrl->init()

Python示例：

ctrl.init()

设置音视频交互系统状态

函数名	set_system_control
函数原型	void set_system_control(media::SystemControlType type, bool is_need_reply);
功能概述	设置音视频交互系统状态（唤醒、休眠、重启）
参数	- type：系统状态 - is_need_reply：是否需要触发唤醒/休眠回复词
返回值	无
备注

C++示例：

ctrl->set_system_control(media::SystemControlType::TO_WAKEUP, true);

Python示例：

ctrl.set_system_control(media::SystemControlType::TO_WAKEUP, true);

订阅音视频交互系统系统状态信息

函数名	subscribe_system_status
函数原型	void subscribe_system_status(SystemstatusCallback callback);
功能概述	订阅音视频交互系统状态信息
参数	- callback：当状态改变时，需要触发的回调
返回值	无
备注

C++示例：

ctrl->subscribe_system_status([&](const media::SystemStatus &status){
        printf("status is %d \r\n" , static_cast<int>(status.value));
});

Python示例：

def on_status_switch(status):
        print(status.value)

    ctrl.subscribe_system_status(on_status_switch)

订阅音视频交互系统系统错误信息

函数名	subscribe_system_error
函数原型	void subscribe_system_error(SystemerrorCallback callback);
功能概述	订阅音视频交互系统系统错误信息
参数	- callback：当有错误信息dds报文所触发的回调
返回值	无
备注

C++示例：

ctrl->subscribe_system_error([&](const media::SystemError &error){
        printf("status is %s \r\n", error.message.c_str());
});

Python示例：

def on_error(error):
        print(error.message)

    ctrl.subscribe_system_error(on_error)

获取当前音量

函数名	get_volume
函数原型	int get_volume()
功能概述	获取当前音视频交互系统音量
参数	无
返回值	int，音量值，范围：0~200
备注

C++示例：

int volume = ctrl->get_volume();
std::cout << volume << std::endl;

Python示例：

volume = ctrl.get_volume()
print(volume)

设置当前音量

函数名	set_volume
函数原型	void set_volume(int volume)
功能概述	设置当前音视频交互系统音量
参数	volume：音量值，范围：0~200
返回值	无
备注

C++示例：

ctrl->set_volume(100);

Python示例：

ctrl.set_volume(100)

获取无响应进入休眠时间

函数名	get_timeout
函数原型	int get_timeout()
功能概述	获取无响应进入休眠时间
参数	无
返回值	int，超时时间（ms）
备注

C++示例：

int timeout = ctrl->get_timeout();
std::cout << timeout << std::endl;

Python示例：

timeout = ctrl.get_timeout()
print(timeout)

设置无响应进入休眠时间

函数名	set_timeout
函数原型	void set_timeout(int timeout)
功能概述	设置无响应进入休眠时间
参数	timeout：超时时间（ms）
返回值	无
备注

C++示例：

ctrl->set_timeout(3000);

Python示例：

ctrl.set_timeout(3000)

获取提示音是否开启

函数名	get_audio_cue_enable
函数原型	bool get_audio_cue_enable()
功能概述	获取音视频交互系统提示音是否开启状态
参数	无
返回值	bool
备注

C++示例：

bool enabled = ctrl->get_audio_cue_enable();
std::cout << (enabled ? "true" : "false") << std::endl;

Python示例：

enabled = ctrl.get_audio_cue_enable()
print(enabled)

设置提示音是否开启

函数名	set_audio_cue_enable
函数原型	void set_audio_cue_enable(bool enable)
功能概述	设置音视频交互系统提示音是否开启状态
参数	enable：true开启，false关闭
返回值	无
备注

C++示例：

ctrl->set_audio_cue_enable(true);

Python示例：

ctrl.set_audio_cue_enable(True)

获取内部麦克风采集音频流输入到agent是否开启

函数名	get_internal_capture_audio_data_to_agent_enable
函数原型	bool get_internal_capture_audio_data_to_agent_enable()
功能概述	获取内部麦克风采集音频流输入到agent是否开启状态
参数	无
返回值	bool
备注

C++示例：

bool enabled = ctrl->get_internal_capture_audio_data_to_agent_enable();
std::cout << (enabled ? "true" : "false") << std::endl;

Python示例：

enabled = ctrl.get_internal_capture_audio_data_to_agent_enable()
print(enabled)

设置内部麦克风采集音频流输入到agent是否开启

函数名	set_internal_capture_audio_data_to_agent_enable
函数原型	void set_internal_capture_audio_data_to_agent_enable(bool enable)
功能概述	设置内部麦克风采集音频流输入到agent是否开启状态
参数	enable：true开启，false关闭
返回值	无
备注

C++示例：

ctrl->set_internal_capture_audio_data_to_agent_enable(true);

Python示例：

ctrl.set_internal_capture_audio_data_to_agent_enable(True)

获取外部音频流输入给agent是否开启

函数名	get_external_custom_audio_data_to_agent_enable
函数原型	bool get_external_custom_audio_data_to_agent_enable()
功能概述	获取外部音频流输入给agent是否开启状态
参数	无
返回值	bool，true表示已开启，false表示已关闭
备注

C++示例：

bool enabled = ctrl->get_external_custom_audio_data_to_agent_enable();
std::cout << (enabled ? "true" : "false") << std::endl;

Python示例：

enabled = ctrl.get_external_custom_audio_data_to_agent_enable()
print(enabled)

设置外部音频流输入给agent是否开启

函数名	set_external_custom_audio_data_to_agent_enable
函数原型	void set_external_custom_audio_data_to_agent_enable(bool enable)
功能概述	设置外部音频流输入给agent是否开启状态
参数	enable：true开启，false关闭
返回值	无
备注

C++示例：

ctrl->set_external_custom_audio_data_to_agent_enable(true);

Python示例：

ctrl.set_external_custom_audio_data_to_agent_enable(True)

获取agent音频流输出到内部扬声器是否开启

函数名	get_internal_agent_audio_data_to_playback_enable
函数原型	bool get_internal_agent_audio_data_to_playback_enable()
功能概述	获取agent音频流输出到内部扬声器是否开启状态
参数	无
返回值	bool，true表示已开启，false表示已关闭
备注

C++示例：

bool enabled = ctrl->get_internal_agent_audio_data_to_playback_enable();
std::cout << (enabled ? "true" : "false") << std::endl;

Python示例：

enabled = ctrl.get_internal_agent_audio_data_to_playback_enable()
print(enabled)

设置agent音频流输出到内部扬声器是否开启

函数名	set_internal_agent_audio_data_to_playback_enable
函数原型	void set_internal_agent_audio_data_to_playback_enable(bool enable)
功能概述	设置agent音频流输出到内部扬声器是否开启状态
参数	enable：true开启，false关闭
返回值	无
备注

C++示例：

ctrl->set_internal_agent_audio_data_to_playback_enable(true);

Python示例：

ctrl.set_internal_agent_audio_data_to_playback_enable(True)

获取外部音频流输出到内部扬声器是否开启

函数名	get_external_custom_audio_data_to_playback_enable
函数原型	bool get_external_custom_audio_data_to_playback_enable()
功能概述	获取外部音频流输出到内部扬声器是否开启状态
参数	无
返回值	bool，true开启，false关闭
备注

C++示例：

bool enabled = ctrl->get_external_custom_audio_data_to_playback_enable();
std::cout << (enabled ? "true" : "false") << std::endl;

Python示例：

enabled = ctrl.get_external_custom_audio_data_to_playback_enable()
print(enabled)

设置外部音频流输出到内部扬声器是否开启

函数名	set_external_custom_audio_data_to_playback_enable
函数原型	void set_external_custom_audio_data_to_playback_enable(bool enable)
功能概述	设置外部音频流输出到内部扬声器是否开启状态
参数	enable：true开启，false关闭
返回值	无
备注

C++示例：

ctrl->set_external_custom_audio_data_to_playback_enable(true);

Python示例：

ctrl.set_external_custom_audio_data_to_playback_enable(True)

获取内部视频流输入给agent是否开启

函数名	get_internal_capture_video_data_to_agent_enable
函数原型	bool get_internal_capture_video_data_to_agent_enable()
功能概述	获取内部视频流输入给agent是否开启状态
参数	无
返回值	bool，true表示已开启，false表示已关闭
备注

C++示例：

bool enabled = ctrl->get_internal_capture_video_data_to_agent_enable();
std::cout << (enabled ? "true" : "false") << std::endl;

Python示例：

enabled = ctrl.get_internal_capture_video_data_to_agent_enable()
print(enabled)

设置内部视频流输入给agent是否开启

函数名	set_internal_capture_video_data_to_agent_enable
函数原型	void set_internal_capture_video_data_to_agent_enable(bool enable)
功能概述	设置内部视频流输入给agent是否开启状态
参数	enable：true开启，false关闭
返回值	无
备注

C++示例：

ctrl->set_internal_capture_video_data_to_agent_enable(true);

Python示例：

ctrl.set_internal_capture_video_data_to_agent_enable(True)

获取外部视频流输入给agent是否开启

函数名	get_external_custom_video_data_to_agent_enable
函数原型	bool get_external_custom_video_data_to_agent_enable()
功能概述	获取外部视频流输入给agent是否开启状态
参数	无
返回值	bool，true表示已开启，false表示已关闭
备注

C++示例：

bool enabled = ctrl->get_external_custom_video_data_to_agent_enable();
std::cout << (enabled ? "true" : "false") << std::endl;

Python示例：

enabled = ctrl.get_external_custom_video_data_to_agent_enable()
print(enabled)

设置外部视频流输入给agent是否开启

函数名	set_external_custom_video_data_to_agent_enable
函数原型	void set_external_custom_video_data_to_agent_enable(bool enable)
功能概述	设置外部视频流输入给agent是否开启状态
参数	enable：true开启，false关闭
返回值	无
备注

C++示例：

ctrl->set_external_custom_video_data_to_agent_enable(true);

Python示例：

ctrl.set_external_custom_video_data_to_agent_enable(True)

获取外部音频流输入给agent采用内部3a算法是否开启

函数名	get_external_custom_audio_data_to_agent_use_internal_3a
函数原型	bool get_external_custom_audio_data_to_agent_use_internal_3a()
功能概述	获取外部音频流输入给agent采用内部3a算法是否开启状态
参数	无
返回值	bool，true表示已开启，false表示已关闭
备注

C++示例：

bool enabled = ctrl->get_external_custom_audio_data_to_agent_use_internal_3a();
std::cout << (enabled ? "true" : "false") << std::endl;

Python示例：

enabled = ctrl.get_external_custom_audio_data_to_agent_use_internal_3a()
print(enabled)

设置外部音频流输入给agent采用内部3a算法是否开启

函数名	set_external_custom_audio_data_to_agent_use_internal_3a
函数原型	void set_external_custom_audio_data_to_agent_use_internal_3a(bool enable)
功能概述	设置外部音频流输入给agent采用内部3a算法是否开启状态
参数	enable：true开启，false关闭
返回值	无
备注

C++示例：

ctrl->set_external_custom_audio_data_to_agent_use_internal_3a(true);

Python示例：

ctrl.set_external_custom_audio_data_to_agent_use_internal_3a(True)

获取唤醒回复词

函数名	get_wakeup_response_words
函数原型	string get_wakeup_response_words()
功能概述	获取唤醒回复词
参数	无
返回值	string，当前唤醒回复词
备注

C++示例：

std::string words = ctrl->get_wakeup_response_words();
std::cout << words << std::endl;

Python示例：

words = ctrl.get_wakeup_response_words()
print(words)

设置唤醒回复词

函数名	set_wakeup_response_words
函数原型	void set_wakeup_response_words(string words)
功能概述	设置唤醒回复词
参数	words：唤醒回复词内容
返回值	无
备注

C++示例：

ctrl->set_wakeup_response_words("我在");

Python示例：

ctrl.set_wakeup_response_words("我在")

获取休眠回复词

函数名	get_sleep_response_words
函数原型	string get_sleep_response_words()
功能概述	获取休眠回复词
参数	无
返回值	string，当前休眠回复词
备注

C++示例：

std::string words = ctrl->get_sleep_response_words();
std::cout << words << std::endl;

Python示例：

words = ctrl.get_sleep_response_words()
print(words)

设置休眠回复词

函数名	set_sleep_response_words
函数原型	void set_sleep_response_words(string words)
功能概述	设置休眠回复词
参数	words：休眠回复词内容
返回值	无
备注

C++示例：

ctrl->set_sleep_response_words("好的，我先休息了");

Python示例：

ctrl.set_sleep_response_words("好的，我先休息了")

获取所有唤醒词

函数名	get_wakeup_words
函数原型	string get_wakeup_words()
功能概述	获取所有唤醒词
参数	无
返回值	string，当前所有唤醒词
备注

每个唤醒词之间必须有换行符（\n）

C++示例：

std::string words = ctrl->get_wakeup_words();
std::cout << words << std::endl;

Python示例：

words = ctrl.get_wakeup_words()
print(words)

添加唤醒词

函数名	add_wakeup_words
函数原型	bool add_wakeup_words(const std::string &words);
功能概述	添加新的唤醒词
参数	- words：新唤醒词字符串
返回值	bool：是否通过内部正则表达式添加成功
备注	正则表达式：`(^(((([a-z]+) )?([^\s]+) ))+@(.+)$)` `[拼音（包含声母韵母] @对应名称` 例：b ù m ī @布米

C++示例：

if (ctrl->add_wakeup_words("b ù m ī @布米"))
    std::cout << "添加成功" << std::endl;
else
    std::cout << "添加失败" << std::endl;

Python示例：

if ctrl.add_wakeup_words("b ù m ī @布米"):
    print("添加成功")
else:
    print("添加失败")

重置唤醒词

函数名	reset_wakeup_words
函数原型	void reset_wakeup_words();
功能概述	恢复默认出厂唤醒词
参数	无
返回值	无
备注

C++示例：

ctrl->reset_wakeup_words();

Python示例：

ctrl.reset_wakeup_words();

订阅机器人内部麦克风采集到的音频流

函数名	subscribe_internal_audio_capture
函数原型	void subscribe_internal_audio_capture(AudiostreamCallback callback);
功能概述	订阅机器人内部麦克风采集到的音频流
参数	- callback：处理音频流数据的回调函数
返回值	无
备注	采集到的数据为8通道数据，前四个通道为Bumi头顶四个麦克风，第五第六通道为预留通道，第七第八通道为扬声器回采

C++示例：

ctrl->subscribe_internal_audio_capture(
    [&](const media::AudioStream &stream) {
            std::lock_guard<std::mutex> lk(mtx);
            if (channels == 0) {
                    channels = stream.channels;
                    sample_rate = stream.sample_rate;
            }
            pcm.insert(pcm.end(), stream.audio_data.begin(),
                       stream.audio_data.end());
});

Python示例：

def on_audio(stream):
    with lock:
        if channels_ref[0] == 0:
            channels_ref[0] = stream.channels
            sample_rate_ref[0] = stream.sample_rate
        pcm_all.extend(stream.audio_data)

ctrl.subscribe_internal_audio_capture(on_audio)

订阅机器人内部扬声器播放的音频流

函数名	subscribe_internal_audio_playback
函数原型	void subscribe_internal_audio_playback(AudiostreamCallback callback);
功能概述	订阅机器人内部扬声器播放的音频流
参数	- callback：处理音频流数据的回调函数
返回值	无
备注	采集到的数据为Bumi本体扬声器的2通道数据

C++示例：

ctrl->subscribe_internal_audio_playback(
    [&](const media::AudioStream &stream) {
            std::lock_guard<std::mutex> lk(mtx);
            if (channels == 0) {
                    channels = stream.channels;
                    sample_rate = stream.sample_rate;
            }
            pcm.insert(pcm.end(), stream.audio_data.begin(),
                       stream.audio_data.end());
});

Python示例：

def on_audio(stream):
    with lock:
        if channels_ref[0] == 0:
            channels_ref[0] = stream.channels
            sample_rate_ref[0] = stream.sample_rate
        pcm_all.extend(stream.audio_data)

ctrl.subscribe_internal_audio_playback(on_audio)

订阅机器人内camera采集的视频流（仅不带算力板Bumi可用此接口）

函数名	subscribe_internal_video_capture
函数原型	void subscribe_internal_video_capture(VideostreamCallback callback);
功能概述	订阅机器人内camera采集的视频流
参数	- callback：处理视频流数据的回调函数
返回值	无
备注	仅不带算力板的Bumi可用

C++示例：

ctrl->subscribe_internal_video_capture(
    [&](const media::VideoStream &stream) {
            printf(
                "[DEBUG] video frame: %ux%u format=%u data=%zu bytes\n",
                stream.width, stream.height, stream.format,
                stream.video_data.size());
            if (got.exchange(true))
                    return;
            save_video_frame("internal_video_capture", stream);
    });

Python示例：

def on_video(stream):
    if got.is_set():
        return
    result[0] = stream
    got.set()

ctrl.subscribe_internal_video_capture(on_video)

订阅音视频交互系统加工后的脱敏视频流

函数名	subscribe_internal_video_desensed
函数原型	void subscribe_internal_video_desensed(VideostreamCallback callback);
功能概述	订阅音视频交互系统加工后的脱敏视频流（带算力板的Bumi需要持续发布外部视频流可用）
参数	- callback：处理视频流数据的回调函数
返回值	无
备注	带算力板的Bumi需要先持续发布外部视频流才可使用

C++示例：

ctrl->subscribe_internal_video_desensed(
    [&](const media::VideoStream &stream) {
            printf(
                "[DEBUG] video frame: %ux%u format=%u data=%zu bytes\n",
                stream.width, stream.height, stream.format,
                stream.video_data.size());
            if (got.exchange(true))
                    return;
            save_video_frame("internal_video_desensed", stream);
    });

Python示例：

def on_video(stream):
    if got.is_set():
        return
    result[0] = stream
    got.set()

ctrl.subscribe_internal_video_desensed(on_video)

获取机器人内部麦克风采集到的音频流

函数名	get_audio_capture_data
函数原型	AudioStream get_audio_capture_data()
功能概述	获取机器人内部麦克风采集到的音频流
参数	无
返回值	AudioStream结构体
备注	采集到的数据为8通道数据，前四个通道为Bumi头顶四个麦克风，第五第六通道为预留通道，第七第八通道为扬声器回采

C++示例：

AudioStream audio = ctrl->get_audio_capture_data();
std::cout << "channels: " << audio.channels << std::endl;
std::cout << "sample_rate: " << audio.sample_rate << std::endl;

Python示例：

audio = ctrl.get_audio_capture_data()
print(f"channels: {audio.channels}")
print(f"sample_rate: {audio.sample_rate}")

获取机器人内部扬声器播放的音频流

函数名	get_audio_playback_data
函数原型	AudioStream get_audio_playback_data()
功能概述	获取机器人内部扬声器播放的音频流
参数	无
返回值	AudioStream结构体
备注	采集到的数据为Bumi本体扬声器的2通道数据

C++示例：

AudioStream audio = ctrl->get_audio_playback_data();
std::cout << "channels: " << audio.channels << std::endl;
std::cout << "sample_rate: " << audio.sample_rate << std::endl;

Python示例：

audio = ctrl.get_audio_playback_data()
print(f"channels: {audio.channels}")
print(f"sample_rate: {audio.sample_rate}")

获取机器人内camera采集的视频流（仅不带算力板Bumi可用此接口）

函数名	get_video_capture_data
函数原型	VideoStream get_video_capture_data()
功能概述	获取机器人内camera采集的视频流
参数	无
返回值	VideoStream结构体
备注	仅不带算力板的Bumi可用

C++示例：

VideoStream video = ctrl->get_video_capture_data();
std::cout << "width: " << video.width << std::endl;
std::cout << "height: " << video.height << std::endl;

Python示例：

video = ctrl.get_video_capture_data()
print(f"width: {video.width}")
print(f"height: {video.height}")

获取音视频交互系统加工后的脱敏视频流

函数名	get_video_capture_desensed_data
函数原型	VideoStream get_video_capture_desensed_data()
功能概述	获取音视频交互系统加工后的脱敏视频流（带算力板的Bumi需要持续发布外部视频流可用）
参数	无
返回值	VideoStream结构体
备注	带算力板的Bumi需要先持续发布外部视频流才可使用

C++示例：

VideoStream video = ctrl->get_video_capture_desensed_data();
std::cout << "width: " << video.width << std::endl;
std::cout << "height: " << video.height << std::endl;

Python示例：

video = ctrl.get_video_capture_desensed_data()
print(f"width: {video.width}")
print(f"height: {video.height}")

暂停机器人内部camera数据采集

函数名	pause_video_capture
函数原型	void pause_video_capture()
功能概述	暂停机器人内部camera数据采集（仅不带算力板的Bumi可用）
参数	无
返回值	无
备注	仅不带算力板的Bumi可用

C++示例：

ctrl->pause_video_capture();

Python示例：

ctrl.pause_video_capture()

恢复机器人内部camera数据采集

函数名	resume_video_capture
函数原型	void resume_video_capture()
功能概述	恢复机器人内部camera数据采集（仅不带算力板的Bumi可用）
参数	无
返回值	无
备注	仅不带算力板的Bumi可用

C++示例：

ctrl->resume_video_capture();

Python示例：

ctrl.resume_video_capture()

发布外部视频流给到音视频交互系统

函数名	publish_external_video_stream
函数原型	void publish_external_video_stream(VideoStream stream)
功能概述	发布外部视频流给到音视频交互系统
参数	stream：VideoStream结构体，包含视频帧数据
返回值	无
备注

C++示例：

VideoStream stream;
// 填充stream数据 ...
ctrl->publish_external_video_stream(stream);

Python示例：

stream = VideoStream()
# 填充stream数据 ...
ctrl.publish_external_video_stream(stream)

发布外部音频流输入给agent

函数名	publish_external_audio_stream
函数原型	void publish_external_audio_stream(AudioStream stream)
功能概述	发布外部音频流输入给agent
参数	stream：AudioStream结构体，包含音频数据
返回值	无
备注

C++示例：

AudioStream stream;
// 填充stream数据 ...
ctrl->publish_external_audio_stream(stream);

Python示例：

stream = AudioStream()
# 填充stream数据 ...
ctrl.publish_external_audio_stream(stream)

发布外部音频流输出给内部扬声器

函数名	publish_external_audio_playback_stream
函数原型	void publish_external_audio_playback_stream(AudioStream stream)
功能概述	发布外部音频流输出给内部扬声器
参数	stream：AudioStream结构体，包含音频数据
返回值	无
备注

C++示例：

AudioStream stream;
// 填充stream数据 ...
ctrl->publish_external_audio_playback_stream(stream);

Python示例：

stream = AudioStream()
# 填充stream数据 ...
ctrl.publish_external_audio_playback_stream(stream)

暂停内部麦克风音频流采集

函数名	pause_audio_capture
函数原型	void pause_audio_capture()
功能概述	暂停内部麦克风音频流采集
参数	无
返回值	无
备注

C++示例：

ctrl->pause_audio_capture();

Python示例：

ctrl.pause_audio_capture()

恢复内部麦克风音频流采集

函数名	resume_audio_capture
函数原型	void resume_audio_capture()
功能概述	恢复内部麦克风音频流采集
参数	无
返回值	无
备注

C++示例：

ctrl->resume_audio_capture();

Python示例：

ctrl.resume_audio_capture()

暂停内部扬声器音频流输出

函数名	pause_audio_playback
函数原型	void pause_audio_playback()
功能概述	暂停内部扬声器音频流输出
参数	无
返回值	无
备注

C++示例：

ctrl->pause_audio_playback();

Python示例：

ctrl.pause_audio_playback()

恢复内部扬声器音频流输出

函数名	resume_audio_playback
函数原型	void resume_audio_playback()
功能概述	恢复内部扬声器音频流输出
参数	无
返回值	无
备注

C++示例：

ctrl->resume_audio_playback();

Python示例：

ctrl.resume_audio_playback()

Demo 测试用例

SDK 提供了两个完整的示例程序，功能一致，分别用 C++ 和 Python 实现：

C++: examples_cpp/example_media.cpp 编译后运行

./build/example_media <command> [args]

Python: examples_py/test_media.py 运行

python3 test_media.py <command> [args]

所有输出文件默认保存在 SDK 根目录的 out/ 文件夹下。

用例列表

发布外部视频流作为 agent 输入

python3 test_media.py external_video [cam_id]

./build/example_media external_video [cam_id]

打开 USB 摄像头（cam_id 可选，C++ 版默认自动检测 /dev/video4→video2→video0，Python 版默认使用设备4），将 YUYV 格式视频帧通过 publish_external_video_stream 持续推送给 agent。按 Ctrl+C 停止，自动保存最后一帧为 out/external_video.png。

获取 agent 加工后的脱敏视频流截取一张图片

python3 test_media.py desensed_video

./build/example_media desensed_video

通过 get_video_capture_desensed_data 获取音视频交互系统脱敏处理后的视频流，截取一帧保存为 out/desensed_video.png。前置条件：需先运行 external_video 推送外部视频流，否则无法获取脱敏帧。

录制内部 speaker 播放的音频流

python3 test_media.py playback_audio

./build/example_media playback_audio

通过 get_audio_playback_data 持续采集机器人内部扬声器播放的音频数据，录制 10 秒后保存为 WAV 文件（C++: out/example_media_speaker.wav，Python: out/bumi_speaker.wav）。

录制内部 mic 采集的音频流

python3 test_media.py capture_audio

./build/example_media capture_audio

通过 get_audio_capture_data 持续采集机器人内部麦克风的音频数据（8 通道），录制 10 秒后保存为 WAV 文件（C++: out/example_media_mic.wav，Python:out/bumi_mic.wav）。如需通过接口播报，需将 8 通道数据转换为 2 通道。

发布外部音频流作为 agent 输入并采集回复

python3 test_media.py external_audio_ai <wav>

./build/example_media external_audio_ai <wav>

先调用 wakeup 唤醒 agent，然后通过 publish_external_audio_stream 将 WAV 文件的音频流逐帧发送给 agent 识别，同时通过 get_audio_playback_data 录制 agent 的语音回复（最长 10 秒），保存为 WAV 文件（C++: out/example_media_ai_reply.wav，Python: out/bumi_ai_reply.wav）。完成后调用 sleep 休眠 agent。

发布外部音频流作为 speaker 输出

python3 test_media.py external_audio_speaker <wav>

./build/example_media external_audio_speaker <wav>

通过 publish_external_audio_playback_stream 将 WAV 文件的音频流逐帧发送给机器人扬声器播放。C++ 版还支持不传文件参数时使用实时麦克风输入直接转发到扬声器。

获取内部视频流截取一张图片（非算力板机型）

python3 test_media.py internal_video

./build/example_media internal_video

通过 get_video_capture_data 获取机器人内部摄像头采集的视频流，截取一帧保存为 out/internal_video.png。仅不带算力板的 Bumi 可用。

（八）相机例程

信息

EDU版本Bumi（BumiEDU_Pro、BumiEDU_MAX、BumiEDU_Tailor）相机硬件直接到算力板上，可以直接访问算力板上硬件接口获取数据

Intel D435i 相机例程请参考： https://github.com/IntelRealSense/librealsense

（九）快速开发

以下所有操作都是在Bumi算力板上进行，算力板本身已经安装好所需编译环境也可以通过docker部署编译环境

外挂开发部署环境请看：SDK编译环境部署流程

有线连接算力板 SSH登录

ssh noetix@192.168.55.101

无线连接算力板 SSH登录（无线IP可通过手机AppWfii连接中查看，算力板使用的运控板的Wifi模块）

ssh -p 2222 noetix@[机器人WIFI-IP]

1. SDK目录结构

.
├── build.sh                # 编译脚本
├── CMakeLists.txt
├── config                  # 模型配置文件 DDS配置文件等
├── examples_cpp            # C++ 示例代码
├── examples_py             # python 示例代码
├── include                 # 头文件目录
├── lib                     # 库文件目录
├── LICENSE
├── policy                  # 模型策略文件目录
├── README.md
└── src                     # 源文件目录

2. docker开发环境镜像部署

noetix_dds.tar.gz

注意：此镜像包为aarch64架构，仅在aarch64架构电脑上可部署

解压压缩包

tar -zxvf noetix_dds.tar.gz

解压出来后，压缩包内会有noetix_dds.tar 开发镜像文件 noetix_dds.yaml 配置部署文件

version: "3.8"

services:
  noetix_dds:
    image: noetix_dds:arm64
    container_name: noetix_dds
    network_mode: host
    volumes:
      - /home/noetix/work:/home/noetix/work:rw # 挂载工作目录
      # /home/noetix/work 冒号前这部分要改成用户的工作目录，创建一个/home/noetix/work/路径目录
    stdin_open: true
    tty: true

部署

docker load -i noetix_dds.tar
docker images # 确认noetix_dds   arm64 镜像是否存在
mkdir -p /home/noetix/work # 创建工作目录， 用户自行选择
docker compose -f noetix_dds.yaml up -d # 部署
docker ps # 检查 noetix_dds 是否存在

进入dock容器

docker exec -it noetix_dds /bin/bash

后续将DDS SDK 放入工作目录即可开始开发

3. 编译SDK

cd noetix_sdk_bumi
./build.sh # 一键编译脚本

编译成功后会在SDK根目录下生成可执行文件 example_low 和 example_high ，并且在build目录下生成highcontrol_py 以及 lowcontrol_py pybind库，供python调用

4. 启动程序

C++

cd noetix_sdk_bumi
sudo ./build/example_high # or sudo ./build/example_low

Python

cd noetix_sdk_bumi
python3 examples_py/test_low.py # python3 examples_py/test_high.py

警告

调试过程中，请全程使用机器人吊架，以免错误程序失控造成损失

（十）常见问题及注意事项

DDS客户端demo：运行报错(1)

ARM架构：

error while loading shared libraries: libssl.so.1.1: cannot open shared object file: No such file or directory

libssl1.1_1.1.1f-1ubuntu2.16_arm64.deb

sudo dpkg -i libssl1.1_1.1.1f-1ubuntu2.16_arm64.deb

X86架构：

error while loading shared libraries: libssl.so.1.1: cannot open shared object file: No such file or directory

libssl1.1_1.1.1f-1ubuntu2_amd64.deb

sudo dpkg -i libssl1.1_1.1.1f-1ubuntu2_amd64.deb

一、关于Bumi​

（一）部件信息​

（二）外观件尺寸​

（三）电气接口​

（四）机载计算机​

（五）相机信息​

（六）电池信息​

（七）充电器规格参数​

二、使用说明​

（一）启动设备及注意事项​

一、设备取出与放置​

二、电池安装​

三、设备开机​

四、初始化姿态调整​

五、系统初始化说明​

（二）Bumi连接方式​

（三）手机APP连接设备及操作控制​

（四）设备关机及电池充电​

一、设备收纳准备​

二、设备关机​

三、电池拆卸​

四、电池充电​

五、充电状态确认​

（五）操作教程视频​

1. 安装APP​

2. 开机​

3. 激活绑定​

4. 连接BUMI​

5. 一键起身​

6. 移动​

7. 基本动作​

8. 示教模式​

9. 舞蹈模式​

10. 图传模式​

11. 语音交互​

12. 一键收纳​

13. 关机​

14. 电池充电​

（六）常见问题及设备日常维护​

三、Bumi开发指南​

（一）系统架构图​

（二）开发接口​

（三）获取SDK​

（四）URDF文件​

（五）应用开发 Highcontrol​

1. Highcontrol架构图​

2. Highcontrol运行流程图​

3. HighController常用接口及参数表​

4. 运控状态切换流程图​

5. Demo例程介绍​

（六）运控开发 LowController​

1. Bumi训练框架​

2. LowController架构图​

3. LowController运行流程图​

4. 关节电机信息​

5. 澳加狮手柄数据映射​

6. LowController常用接口及使用例程​

7. Demo例程介绍​

（七）音频开发​

MediaController架构图​

MediaController启动流程图​

MediaController 常用参数​

MediaController 常用接口​

Demo 测试用例​

（八）相机例程​

（九）快速开发​

1. SDK目录结构​

2. docker开发环境镜像部署​

3. 编译SDK​

4. 启动程序​

（十）常见问题及注意事项​

一、关于Bumi

（一）部件信息

（二）外观件尺寸

（三）电气接口

（四）机载计算机

（五）相机信息

（六）电池信息

（七）充电器规格参数

二、使用说明

（一）启动设备及注意事项

一、设备取出与放置

二、电池安装

三、设备开机

四、初始化姿态调整

五、系统初始化说明

（二）Bumi连接方式

（三）手机APP连接设备及操作控制

（四）设备关机及电池充电

一、设备收纳准备

二、设备关机

三、电池拆卸

四、电池充电

五、充电状态确认

（五）操作教程视频

1. 安装APP

2. 开机

3. 激活绑定

4. 连接BUMI

5. 一键起身

6. 移动

7. 基本动作

8. 示教模式

9. 舞蹈模式

10. 图传模式

11. 语音交互

12. 一键收纳

13. 关机

14. 电池充电

（六）常见问题及设备日常维护

三、Bumi开发指南

（一）系统架构图

（二）开发接口

（三）获取SDK

（四）URDF文件

（五）应用开发 Highcontrol

1. Highcontrol架构图

2. Highcontrol运行流程图

3. HighController常用接口及参数表

4. 运控状态切换流程图

5. Demo例程介绍

（六）运控开发 LowController

1. Bumi训练框架

2. LowController架构图

3. LowController运行流程图

4. 关节电机信息

5. 澳加狮手柄数据映射

6. LowController常用接口及使用例程

7. Demo例程介绍

（七）音频开发

MediaController架构图

MediaController启动流程图

MediaController 常用参数

MediaController 常用接口

Demo 测试用例

（八）相机例程

（九）快速开发

1. SDK目录结构

2. docker开发环境镜像部署

3. 编译SDK

4. 启动程序

（十）常见问题及注意事项
